Menşe yeri:
Shenzhen, Çin
Marka adı:
Polcd
Sertifika:
RoHS, ISO9001
Model numarası:
PCB800852
Bize Ulaşın
video
video
video

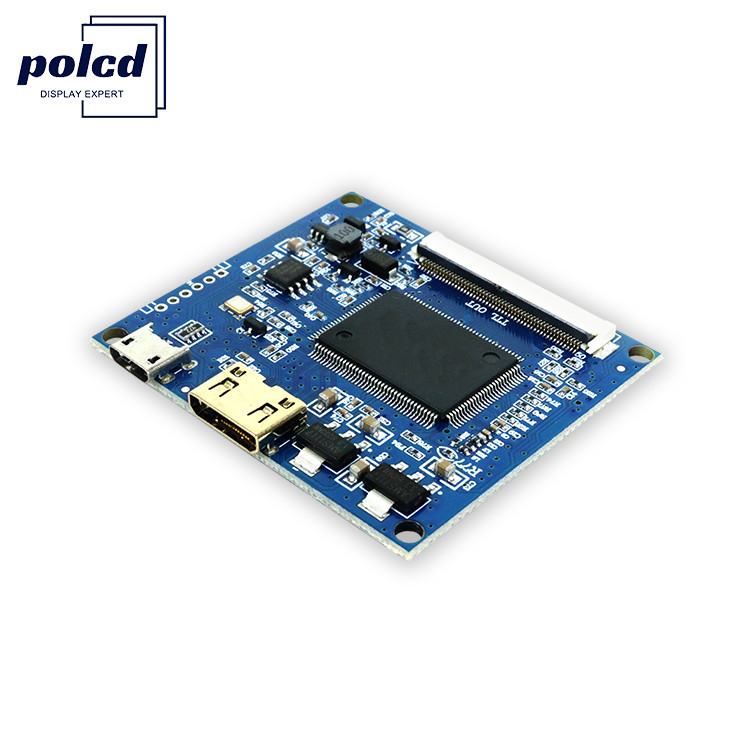

USB hd mi vga 7 inç LCD ekran sürücü kartı
PCB ürünlerinin görünümü, boyutu ve fonksiyonu tam olarak aynıdır, ancak LCD ekran modelleri farklıdır:
| Sürücü tablosu model | Fonksiyon Açıklaması | Not: |
| PCB800850 | 3,5 inçlik LCD desteği | Tanım referansı LQ035NC111 |
| PCB800851 | Desteği 4.3 inç-40P LCD | Tanım referansı AT043TN24V.1 |
| PCB800852 | 50PIN LCD desteği | Tanım referansı AT070TN92 |
| PCB800853 | 40PIN LCD desteği | Tanım referansı EJ070NA-01J |

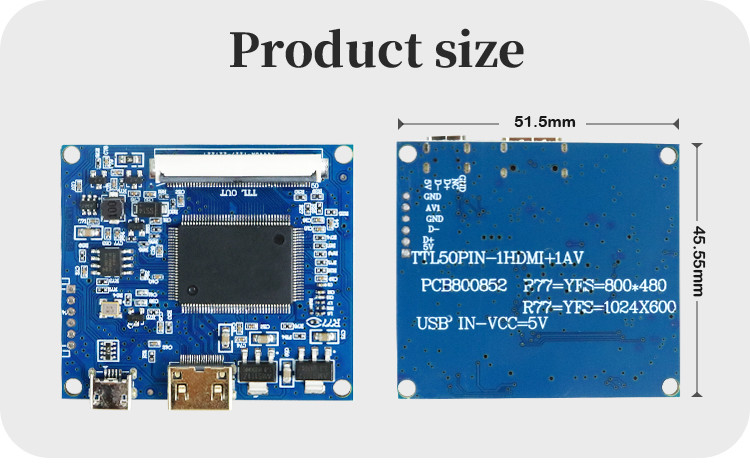

| Boyutları: 52mm*46mm*6mm | ||
Arayüz fonksiyonu açıklaması
| HD-MI | HD-MI girişi | HD-MI standardı 1.2 |
| USB1 | Güç girişi | 5V |
| J4 | Güç girişi | 5V |
| CON8 | Dokunmatik çıkış portu | Ekran köşesine doğrudan erişim |
| CON6 | TTL-50PIN sinyali çıkışı | Tanım referansı AT070TN92 |
Özellikleri
1. Mirco USB güç kaynağı arayüzü, 5V standart güç kaynağı, 1.5A'dan daha büyük olması gerekir.
2Düğmeler ve uzaktan kumanda yok. HD-MI'ye takıldıktan sonra otomatik olarak HD-MI kanalına geçecek.
3. 1 kanal HD-MI sinyal girişi ve bu IC HD-MI 1'i destekler.2
4. HD-MI yüksek kaliteli bir MINI altın kaplama tabanıdır.
5Ekran arayüzü yüksek kaliteli altın kaplama konektör-50PIN-AT070tn92 tanımını benimsiyor.
6. USB --DM + DP sinyali dışarıdan genişletilebilir.
7Sürücü kartı, LED arka lambasını 10V içinde çalıştırabilen ve 180MA'nın maksimum akım çıkışını destekleyen özel bir devre tasarımı benimser.
9TTL sinyali çıkışını destekle.
AT070TN92 gibi yaygın 50PIN 6.5 ′′ 7 ′′ 8 ′′ 9 ′′ 10.1 inç LCD ekranlarını destekleyebilir.
Bu sürücü panosu tam SMD teknolojisini benimsiyor. İlgili parametreler endüstriyel standartlara göre tasarlanmıştır ve nakliye standartları sivil standartlara göre.
10. Bu sürücü tahtası iki taraflı altın kaplama özel bir FPC koltuğu kullanır. FPC üst ve alt bağlantılar arasında ayrım yapmaz ve doğrudan kullanılabilir.
Taşıma, depolama ve kullanım gereksinimleri
1- Ağır baskı uygulayın veya bükülme deformasyon yapmayın.
2. Antistik ve suya dayanıklı
3Nitelik nem <80%
4İşleme sıcaklığı: -1 ~ 60 °C
5Çalışma nemliği: 0 ~ 40 °C

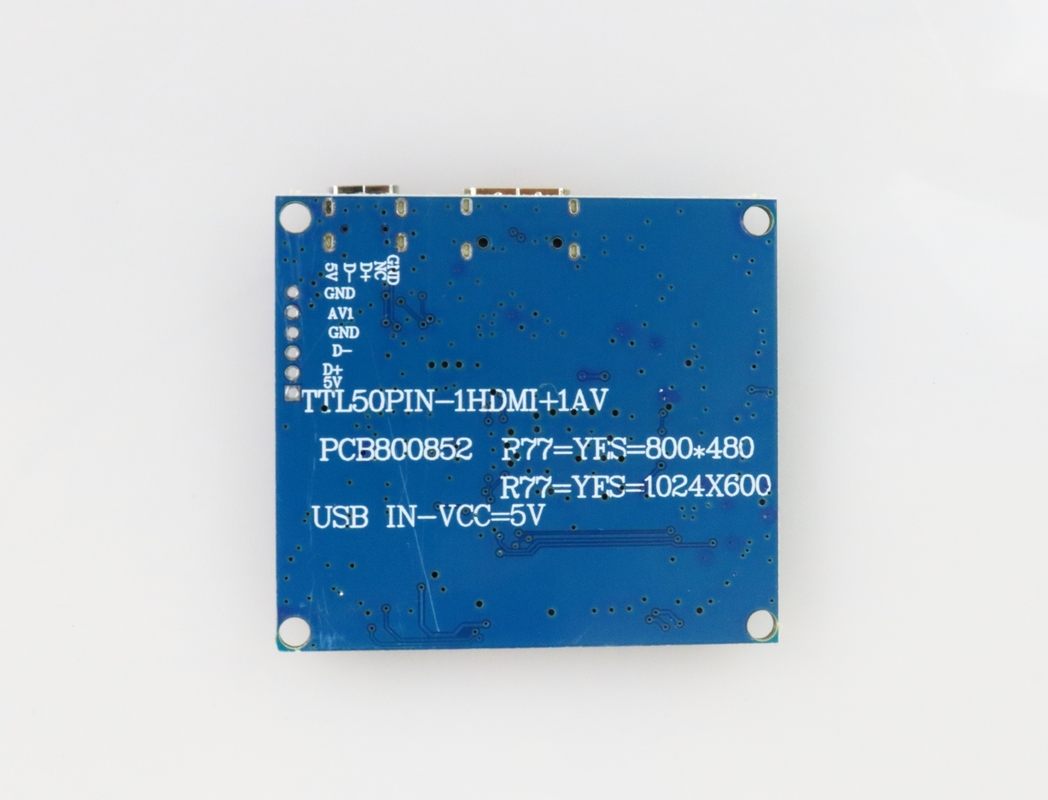

J4-INPOwerCOnnector
| 1 | +5V | Güç kaynağı Giriş Voltajı |
| 2 | D+ | USB sinyali bağlantısı |
| 3 | D- | USB sinyali bağlantısı |
| 4 | GND | GND |
| 5 | AV | Fonksiyon yok. |
| 6 | GND | toprak |
HD-MICOnnector
| 1 | Mini HD-MI standart arayüzü | Standart kablo mevcut |
MİrcoUSBCOnnector
| 1 | Mirco USB standart arayüzü | Standart kablo mevcut |
CON4 - Bu arayüz LCD ekran FPC'nin üst ve alt bağlantıları arasında ayrım yapmaz.
