Menşe yeri:
Shenzhen, Çin
Marka adı:
Polcd
Sertifika:
RoHS, ISO9001
Model numarası:
PCB800853
Bize Ulaşın
video
video
video

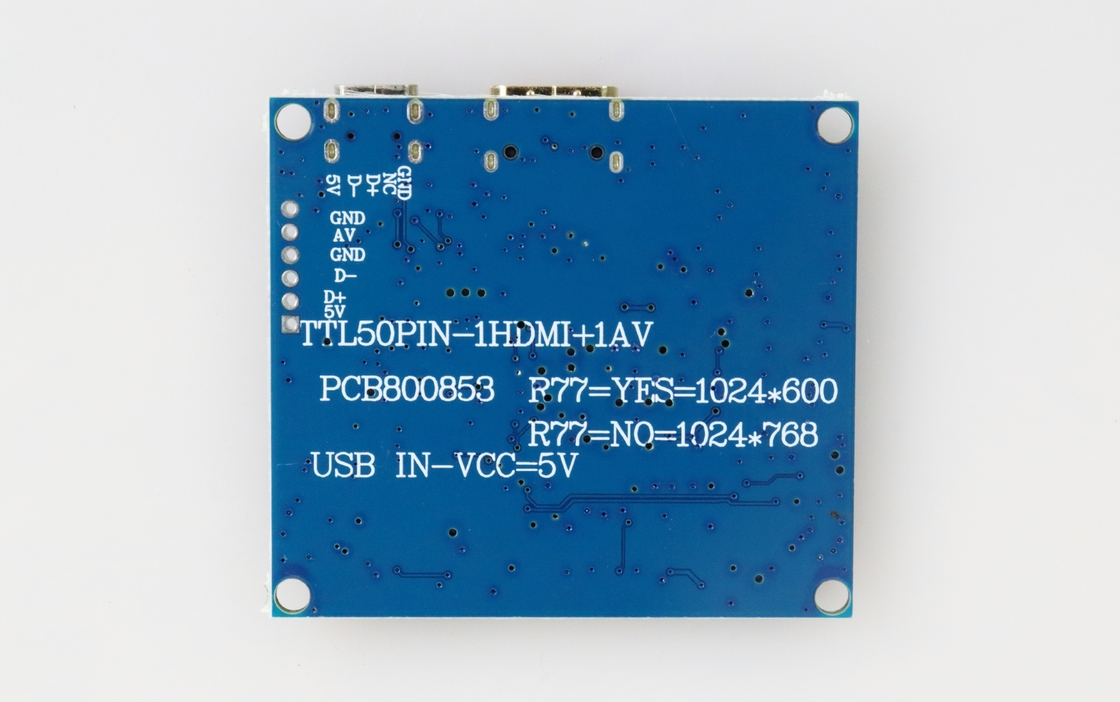

Mini Display Driver Board LCD Ekran PCB Denetleyicisi
PCB ürünlerinin görünümü, boyutu ve fonksiyonu tam olarak aynıdır, ancak LCD ekran modelleri farklıdır:
| Sürücü tablosu model | Fonksiyon Açıklaması | Not: |
| PCB800850 | 3,5 inçlik LCD desteği | Tanım referansı LQ035NC111 |
| PCB800851 | Desteği 4.3 inç-40P LCD | Tanım referansı AT043TN24V.1 |
| PCB800852 | 50PIN LCD desteği | Tanım referansı AT070TN92 |
| PCB800853 | 40PIN LCD desteği | Tanım referansı EJ070NA-01J |
| Boyutları: 52mm*46mm*6mm | ||
Özellikleri
1. Mirco USB güç kaynağı arayüzü, 5V standart güç kaynağı, 1.5A'dan daha büyük olması gerekir.
2Düğmeler ve uzaktan kumanda yok. HD-MI'ye takıldıktan sonra otomatik olarak HD-MI kanalına geçecek.
3. 1 kanal HD-MI sinyal girişi ve bu IC HD-MI 1'i destekler.2
4. HD-MI yüksek kaliteli bir MINI altın kaplama tabanıdır.
5Ekran arayüzü yüksek kaliteli altın kaplama bağlantısı 40PIN EJ070NA-01J tanımını benimsiyor.
6.USB --DM + DP sinyali dıştan genişletilebilir.
7Sürücü kartı, LED arka lambasını 10V içinde çalıştırabilen ve 180MA'nın maksimum akım çıkışını destekleyen özel bir devre tasarımı benimser.
9TTL sinyali çıkışını destekle.
EJ070NA-01J gibi yaygın 40PIN 7 "8" 9 "10.1 inç LCD ekranını destekleyebilir.
Bu sürücü panosu tam SMD teknolojisini benimsiyor. İlgili parametreler endüstriyel standartlara göre tasarlanmıştır ve nakliye standartları sivil standartlara göre.
10.Bu sürücü tablosu, iki taraflı altın kaplama özel bir FPC koltuğu kullanır. FPC üst ve alt bağlantılar arasında ayrım yapmaz ve doğrudan kullanılabilir.
Taşıma, depolama ve kullanım gereksinimleri
1- Ağır baskı uygulayın veya bükülme deformasyon yapmayın.
2. Antistik ve suya dayanıklı
3Nitelik nem <80%
4İşleme sıcaklığı: -1 ~ 60 °C
5Çalışma nemliği: 0 ~ 40 °C
J4-INPOwerCOnnector
| 1 | +5V | Güç kaynağı Giriş Voltajı |
| 2 | D+ | USB sinyali bağlantısı |
| 3 | D- | USB sinyali bağlantısı |
| 4 | GND | GND |
| 5 | AV | Fonksiyon yok. |
| 6 | GND | toprak |
HD-MICOnnector
| 1 | Mini HD-MI standart arayüzü | Standart kablo mevcut |
MIRCO USBCOnnector
| 1 | Mirco USB standart arayüzü | Standart kablo mevcut |
CON4 - Bu arayüz LCD ekran FPC'nin üst ve alt bağlantıları arasında ayrım yapmaz.
